クロスバー制作記

リア補強で自作Cピラーバーを作ったものの
今ひとつ補強として物足りなかったので
雑誌に載っていたクロスバーを参考に自分なりに作ってみた。

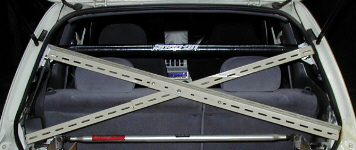

こんな感じで作りました


このまま数日走り回ってました!

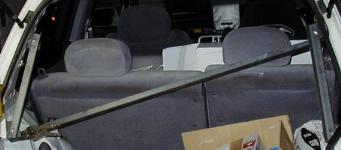

スチール棚の支柱を使ってイメージ作りをしてみました。
後部座席シートベルトを固定する部分を使ってクロスさせています。
考えると難しいのですが、なんだか作れそうな感じです。
この頃は自作Cピラーバーとトランクバーが付いています



ここが難しかった
材料は3ミリ3�僂裡婿�を使用。
クロスの4点のジョイントは、L字を2個を使って
360度回転出来るようにしました。
出来てしまえば簡単な物ですが
この部分を考えるのが難しかったです。



寸法が決まればあとは組むだけ
クロス以外に縦にも追加しました。
まず固定部分と縦をボルトにて固定します。
そしてクロスの片方をバイスプライヤーにて仮固定して
おおよその寸法をだします。
縦を入れないと、採寸が難しかったです。

ネジにて固定して位置を決めてから クロスしている所を溶接しました。
L字2個で作ったジョイント部分は固定すると
装着しにくいので、ネジ止めのままです。


はたして効果は!

うしろからのきしみ音が減り、しっかり感があります。
Cピラーバー+トランクバーの時は、少々変わったくらいですが
クロスバーは4カ所に力が逃げるので、いいのかもしれません。

L字アングルで作ったので、ロールバー用のステーを使えば
ビデオカメラを固定する事もでき、サーキット走行の撮影も完璧です。
Cピラーバーより視界良好で、試作トランクバーより荷物が乗り
とても気に入って、自己満足度も高いです。

材料費も2,000円程度なので、皆さんも是非チャレンジしてみて下さい。

自己分析に役立ちますよ!



作業は自己責任にて行って下さい。
トラブルが起きても責任もてませんし
メールなどの問い合わせにも答えられません。
あくまで参考としてご利用下さい。

マーチ情報館に戻る

ガレージ服部に戻る

2003.7.15作成 (2001.夏製作)
